유선LAN



유선LAN은 양쪽 장치가 동시에 송수신할 수 있는 전이중화 방식을 사용한다.

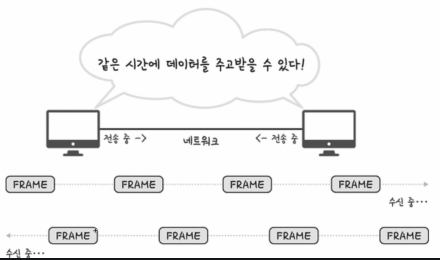

전이중화 통신

전이중화(FULL DUPLEX) 통신은 양쪽 장치가 동시에 송수신 할 수 있는 방식을 말한다.

• 송신로와 수신로가 나뉘어져 있으며, IEEE802.3 프로토콜을 기반으로 이더넷 프레임 구조 등을 결정한다.
• 유선LAN은 동축케이블, 광케이블 등으로 구성된다.

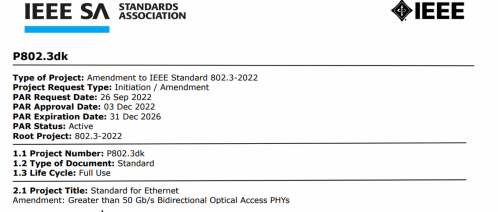

IEEE802.3이란?



이더넷프레임은 어떤 구조를 기반으로 할 것인지, 케이블의 최대 전송량, 어떤 케이블만 가능하도록 할 것인지 등을 정한 규칙을 말한다.



전이중화 장치

양쪽장치가 동시에 송수신할 수 있는 방식, 송신로와 수신로를 나눠서 데이터를 주고 받을 수 있다.

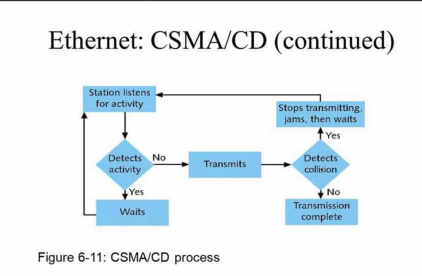

CSMA/CD

CSMA/CD(CARRIER SENSE MULTIPLE ACCESS WITH COLLISION DETECTION)

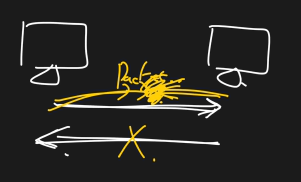

'반이중화 통신' 중 하나이며, 이전 유선LAN에서 사용하던 방식이다.

• 회선을 사용하는지를 파악한 후
  • 사용하지 않는다면 데이터 전송
  • 충돌이 발생한다면 일정 시간 이후 재전송하는 방식을 말한다.
• 반 이중화 통신은 송신로와 수신로가 나눠져 있지 않다.

케이블

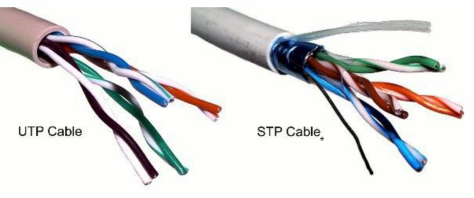

트위스트페어케이블

전기적 간섭을 줄이기 위해 두 개의 도체가 꼬여있는 케이블로, 주로 짧은 거리에서 사용된다.

• UDP: 실드처리를 하지 않은 케이블
  • 가격이 저렴하고 설치가 간단
  • 잡음에 민감
• STP: 실드처리를 한 케이블
  • 외부 간섭으로부터 더 효과적으로 보호됨

LAN케이블

유선 LAN을 구축할 때 쓰는 케이블인 LAN 케이블은 UTP 케이블이다.

UTP 케이블 = 랜선

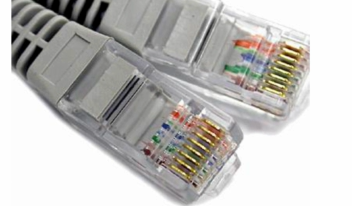

LAN 케이블을 꽂을 수 있는 커넥터(벽 쪽에 붙어있는 홈)를 RJ45 케이블이라 한다.



광섬유케이블

유리소재로 만들어진 섬유를 여러 개 묶은 케이블로, 빛의 전반사 원리를 이용해 데이터를 전송한다.

• 레이저를 용해 통신하며 보통 100GBPS의 데이터를 전송한다.
• 장점
  • 높은 대역폭
  • 장거리 전송
  • 전기적 간섭 없음 (안정적이고 신뢰성 높은 데이터 전송)
• 단점
  • 설치비용이 상대적으로 높음

빛을 무한으로 보낸다.

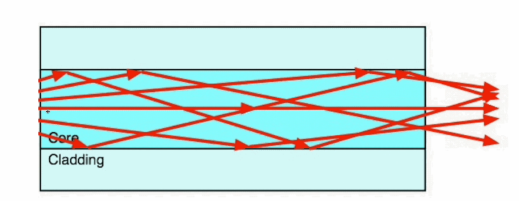

빛의 굴절률이 높은 부분을 코어, 낮은 부분을 클래딩
다른 밀도를 가지는 유리나 플라스틱 섬유를 기반으로 제작하고, 내부에서 빛이 반사되면서 빠르게 전송된다.
